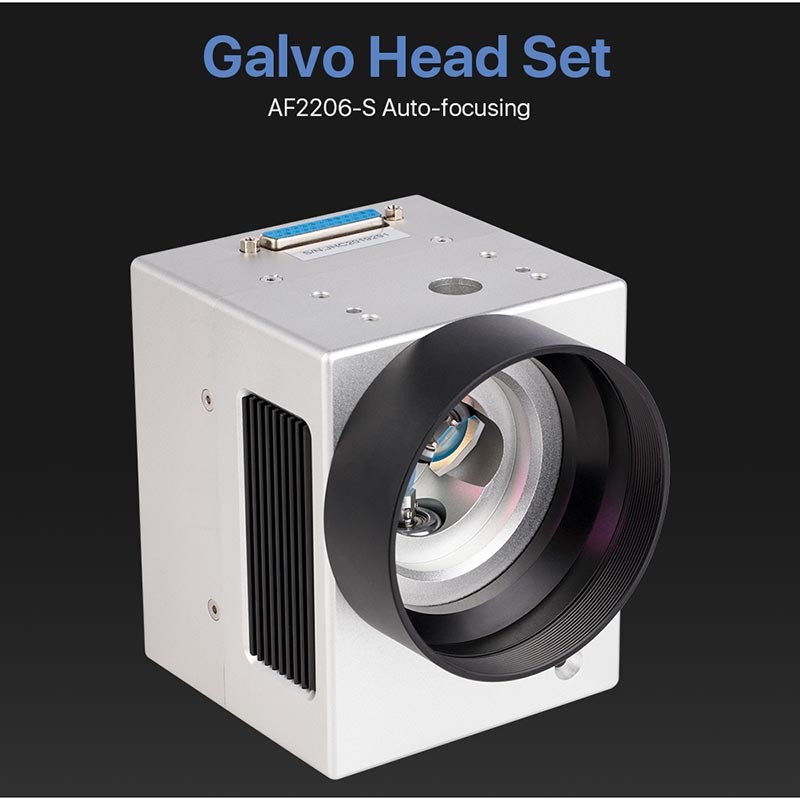

Sino Galvo Cabeça de laser galvo de foco automático de alta velocidade SG2206 Galvo de alta velocidade para máquina de gravura de marcação a laser de fibra
O galvanômetro de tipo SG2206 possui boa estabilidade de funcionamento, alta precisão de posicionamento, velocidade de marcação rápida, forte capacidade anti-interferência e forte desempenho abrangente.As características específicas são as seguintes::
■ Adotar um sensor fotoeléctrico importado dos Estados Unidos.
■ O sensor fotoelétrico diferencial detecta com precisão a posição do rotor do motor, com boa linearidade, pequena deriva, alta resolução e precisão de posicionamento repetida.
■ Design de carga preciso para lente de 10 mm, alta precisão de montagem do motor, estrutura razoável, pequeno coeficiente de atrito estático e desvio zero, para garantir boas características dinâmicas do sistema.
■ O condutor tem a função de detecção antecipada da posição e da velocidade, o que melhora consideravelmente o desempenho da resposta dinâmica e a velocidade de digitalização de todo o sistema.
■ concebido com protecção contra sobrecarga, sobrecorrência e polaridade inversa, tornando o sistema mais fiável.
■ Todo o sistema adota um projeto de otimização da compatibilidade eletromagnética, com elevada relação sinal/ruído e forte capacidade anti-interferência.
■ Resolver problemas comuns, tais como a deriva da temperatura do motor do galvanômetro, a interferência do sinal e a deriva zero.
Parâmetros técnicos:
| Velocidade |
| Velocidade de marcação ((1) |
6000 mm/s |
| Velocidade de escrita ((2) |
516cps |
| Tempo de resposta da etapa ((1% da escala completa) |
288o |
| Tempo de resposta da etapa ((10% da escala completa) |
895o |
| Tempo de erro de rastreamento |
≤ 164us |
| Precisão e erro |
| Linearidade |
990,9% |
| Repetitividade (RMS) |
< 8μRad |
| Erro de ganho |
< 5 mRad |
| Desembolso zero |
< 5 mRad |
| Drift a longo prazo de mais de 8 horas |
< 0,5 mRad |
| Desvio de escala |
< 40 ppm/°C |
| Drift zero |
< 15 μRad/°C |
| Comprimento de onda ((3) |
10600nm / 1064nm / 355nm |
| Potência e sinal |
| Voltagem de entrada |
±15VDC |
| Corrente nominal |
2A |
| Sinais de interface |
Digital |
XY2-100 |
| Análogo |
± 5V |
| Ângulo de varredura da máquina (4) |
± 11° |
| Corrente de trabalho, temperatura, dimensão |
| Temperatura de funcionamento |
0°C - 45°C |
| Temperatura de armazenamento |
-10°C -60°C |
| Apertura |
10 mm |

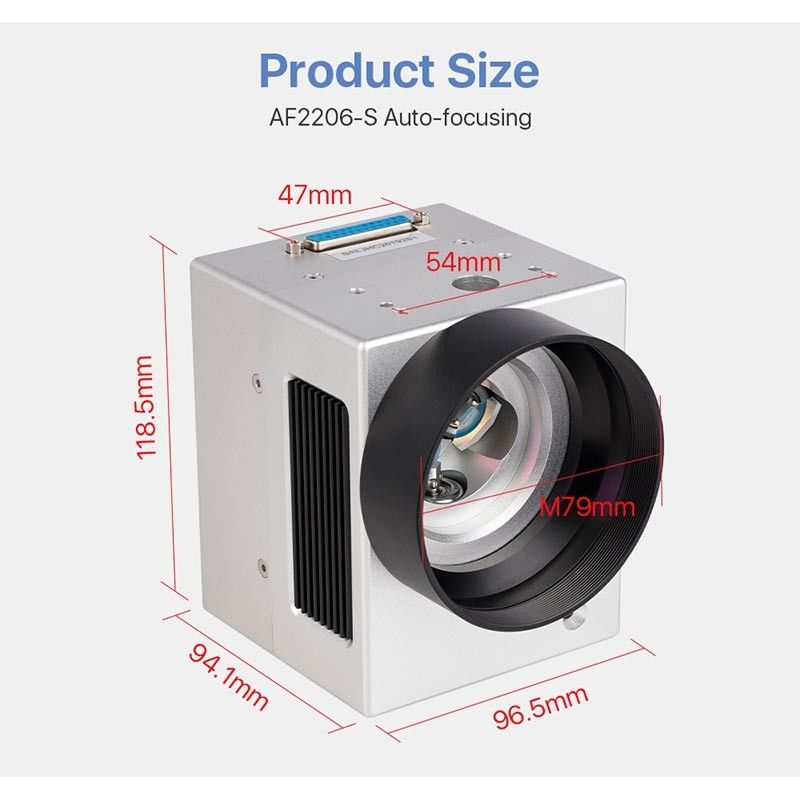

| Dimensão do scanner do galvanômetro (LxWxH) |
118.5x96.5x93.6mm |
| Peso do scanner do galvanômetro |
≈ 1,65 kg |
Observações:
Os parâmetros acima são obtidos a partir do ensaio após 30min de aquecimento
(1) Utilize lente F-Theta, distância focal 160 mm, marque caracteres de linha única de 2 mm de altura;
(2) Utilizando a lente F-Theta, a distância focal é de 160 mm e o número de caracteres de linha única de 1 mm de altura é marcado por segundo;
(3) O revestimento de comprimento de onda especial pode ser personalizado;
(4) O ângulo de varredura mecânica padrão é de ± 11° e o ângulo de varredura mecânica máxima é de ± 15°, que pode ser personalizado se houver requisitos especiais.
 |
| SINO Auto Focus Galvo Scanner Fibra Laser 1064nm |
A Shenzhen Dapeng Laser Technology Co., Ltd. foi criada em 2011. É uma empresa de alta tecnologia de equipamentos a laser que integra P&D, fabricação, vendas e serviço.É dedicado à I & D de processos a laserOs principais produtos da nossa empresa incluem: máquina de corte a laser, máquina de soldagem a laser, máquina de marcação a laser,Equipamento a laser automatizado específico do setor, etc., aplicados a eletrónica, chips IC, aparelhos eléctricos, luminárias, jóias, ferramentas de hardware, artigos sanitários, instrumentos Instrumentação, acessórios para automóveis e motocicletas,componentes de comunicações por telefonia móvel, moldes, máquinas de precisão, equipamento médico, informática digital, caixa metálica, componentes de aviação militar, couro de vestuário, presentes artesanais, decoração publicitária, modelos, utensílios de cozinha,utensílios de cozinha e outras indústrias. A qualidade do produto do laser da Dapeng é estável e confiável, com uma equipe profissional de P & D, enquanto busca excelente qualidade, a laser da Dapeng também fornece aos clientes pré-venda oportuna, confortável, vendas,A Dapeng Laser ganhou a confiança e elogios dos clientes através da implementação da filosofia de negócios de "ajudar os clientes a ter sucesso,criação de modelos de valor, e a construção da indústria de equipamentos a laser industriais para servir marcas de alta qualidade". Os clientes estão localizados em todo o país e no exterior.Nossa empresa estabeleceu um sistema completo de produção e vendas e serviço pós-venda, tem bases de produção em Shenzhen, Wenzhou,Kunshan e Xiamen, tem uma base de produção de máquinas de corte a laser em larga escala em Dongguan e tem escritórios nas principais cidades e regiões industriais nacionais.Há demonstrações de equipamento., provadores de processos, serviços de vendas e pós-venda, e pessoal de serviço técnico residente, para fornecer aos clientes pré-venda, vendas, suporte e serviços confortáveis e oportunos.
A Dapeng Laser estabeleceu um sistema completo de produção e vendas e serviço pós-venda, com bases de produção em Shenzhen, Wenzhou,Kunshan e Xiamen.tem uma base de produção de máquinas de corte a laser em larga escala em Dongguan, e tem escritórios nas principais cidades e regiões industriais nacionais. Existem demonstrações de equipamentos, verificação de processos, serviços de vendas e pós-venda e pessoal de serviço técnico residente,para fornecer aos clientes informações oportunasAs pessoas da Dapeng sabem que a qualidade e o serviço são fundamentais para a sobrevivência da empresa.A inovação é a base para o desenvolvimento a longo prazo da empresaAjudamos os clientes a criar valor e nos esforçamos para construir uma marca bem conhecida na indústria de equipamentos a laser.
